氫在能源市場中有著悠久的歷史——從200多年前為第一臺內燃機提供動力，到成為現代煉油工業不可或缺的一部分。當我們談?wù)摎涞膽?yīng)用時，大多數人會想到氫在煉油廠中的用途，例如用于去除汽油、柴油和其他精煉產品中的硫，作為催化劑促進化學反應，或作為燃料為產生蒸汽的爐子提供動力，以支持多個煉油過程。需要特別指出的是，氫氣是一種氣體，必須謹慎處理，尤其是在材料選擇方面。若使用不當材料，可能導致災難性安全風險并引發長期安全隱患。

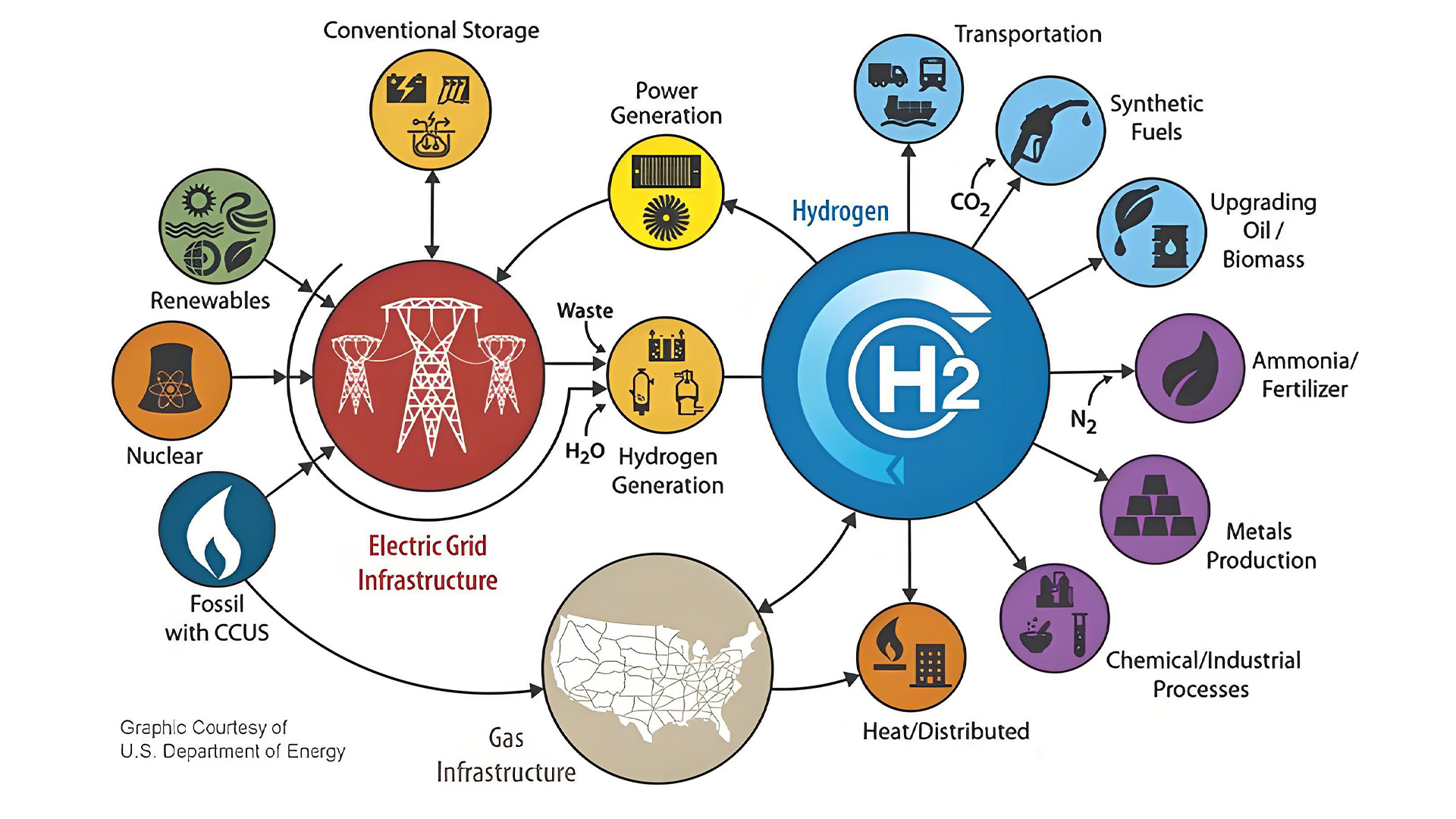

隨著我們邁向更綠色的世界，氫氣正成為越來越常見的燃料，并預計將在各種應用中得到使用。這些應用包括將氫氣與天然氣按一定比例混合（通常為20%/80%），用于燃氣輪機發電，可使二氧化碳排放量降低約6～7%；或在交通領域作為替代燃料，如用于氫燃料電池，或以液態形式應用于需更長續航里程的車輛。

氫氣可通過四種基本方式生產。在煉油廠，氫氣傳統上通過蒸汽甲烷重整或氣化工藝從天然氣、石油或煤炭中制取，目前約96%的氫氣采用此工藝生產。電解是第四種方法，目前占全球氫氣總產量的約4%。

在為氫氣和液態氫應用設計和配置控制閥時，控制閥工程師必須格外謹慎。尤其是在當前，氫氣正以多種形式（包括氣態氫、液態氫、液氨，以及通過有機液體儲氫載體（LOHC）攜帶的氫）在全球范圍內大規模生產和運輸。所有這些形式的氫氣都需要適當?shù)膲毫蜏囟瓤刂?，以使其作為純氫氣或作為載體運輸?shù)綗o法本地生產足夠氫氣以滿足當?shù)匦枨蟮牡貐^(qū)。

在確定氫氣應用中控制閥的尺寸、選型與配置，以及隔離閥和安全閥的配置時，有五個關鍵領域需要考慮。

材料選擇

氫脆（HE），又稱氫輔助開裂或氫誘導開裂（HIC），是一個涉及多種不同微觀機制的復雜過程，對從事上游行業的人士而言并不陌生。然而，近年來，人們普遍認為氫脆是一個復雜的問題，可能由材料選擇不當、環境條件、金屬氫化物形成、氫的擴散行為以及其他多種因素共同作用引起，且不一定能確定單一原因。氫脆的結果是由于吸收了極小的氫原子導致材料韌性降低。

抗拉強度低于約145 ksi（1000 MPa）或洛氏硬度低于HRC 32的鋼材，通常不會受到氫脆的影響。溫度是另一個關鍵因素，因為在鋼材中，氫脆在室溫附近達到最大值，但大多數金屬在150°C（302°F）以上的溫度下相對不受氫脆影響。壓力也需考慮，因為氫脆達到最大值時的氫分壓估計在300至1500 psi（20至100 bar）之間。

需要注意的是，氫脆現象在鋼材及類似金屬中即使在相對較低的氫濃度下也會發生，具體取決于溫度和壓力條件。適用于氫環境的材料通常包括奧氏體不銹鋼、鋁合金、銅及銅合金。鎳及大多數鎳合金不應使用，因為它們?nèi)菀装l(fā)生嚴重的氫脆?；诣T鐵、球墨鑄鐵和可鍛鑄鐵也不應用于氫環境。

可采用ASTM F1624等測試方法在材料選型階段對合金和涂層進行分級，以確保其抗開裂能力高于氫致應力腐蝕開裂的臨界水平。在質量控制過程中應進行測試，以快速且可比的方式對生產的材料進行合格評定。針對上游勘探與生產環境的NACE MR-0175標準，以及針對煉油環境的NACE MR-0103標準，可幫助定義和規定氫氣環境下控制閥的要求。

在選擇材料時，還需考慮隔膜和密封件所用的材料。盡管相關研究和測試仍在進行中，但氫氣與聚合物的兼容性仍處于廣泛研究和驗證階段。用戶了解氣體爆炸性解壓的原理，但氫氣增加了另一層復雜性，尤其對隔膜而言?？刂崎y的填料材料在選擇上看似簡單，如螺旋纏繞、PTFE或石墨，但對于氫氣應用，必須特別考慮溫度和壓力因素。

逸散性排放

逸散性排放是指從壓力容器設備（如故障或安裝不當?shù)拈y門）中意外和/或不希望發生的氣體或蒸汽排放或泄漏。

影響環境、空氣質量和人類健康的排放主要有兩種類型：溫室氣體排放（GHG）和空氣污染物排放。對于閥門而言，我們關注的是溫室氣體排放。

逸散性排放測試是一個統稱，涵蓋了用于測試和評估控制閥（包括直通控制閥、角行程控制閥和調節器）閥桿密封（填料）及閥體接頭外部泄漏完整性的各種不同測試程序和方法。

測試必須直接反映實際服務條件，涵蓋從低溫到常溫以及極端高溫和高壓的環境?？刂崎y最常用的測試標準包括ISO-15848-1和2、ANSI/ISA S93.00.01、ANSI/FCI 91-1、TA-Luft/VDI 2440、API-622、API-624和API-641。部分企業擁有自有測試程序，例如殼牌SPE 77/300和殼牌SPE 77/312。在指定、選型或采購控制閥時，應采用適當?shù)臉藴?，并提供第三方見證證書，確保涵蓋正確的閥桿直徑、材料及測試氣體。需特別注意，任何見證測試不僅應包括閥桿填料，還需涵蓋閥體所有接頭在整個循環及溫度變化過程中的性能。

約60%的逸散性排放來自閥門，而每個閥門中多達80%的泄漏源自其閥桿填料。閥門的其他泄漏源包括電磁閥、定位器及其他控制附件的排氣或泄壓口。為防止泄漏發生，定期測試和維護對預防逸散性排放至關重要。對于氣體泄漏排放，定期使用氣體檢測設備非常有用，有助于檢測此類排放的來源。

性能與可靠性

閥門安全功能的性能通過“需求時失效概率”（PFD）進行衡量。通過此計算，可獲得“安全完整性等級”（SIL）作為系統可靠性和完整性的指標，其評分范圍為1至4級（4級為最安全且故障概率最低，但極少使用）。這并非選擇閥門類型或制造商時的必要條件，但它確實能提供一定程度的信心，表明供應商值得信賴，并基于國際行業標準衡量性能和安全性。

然而，如果控制閥的故障不會觸發其所屬的安全儀表功能（SIF），但可能影響其他相關SIF的正常運行，則需進行額外分析。

控制閥選型

控制閥選型過程是將系統流體動力學特性與閥門性能特性相匹配的程序。此過程選取尺寸和類型適配的控制閥，以最佳滿足工藝系統流量管理需求。每個控制閥制造商，以及一些獨立的軟件公司，都基于ANSI/ISA-75.01.01和IEC 60534-2-1標準開發了各自的閥門選型平臺。

顯然，所有控制閥在設計特征上都略有不同。盡管它們都采用行業標準，但由于閥門某些組件的獨特設計特征，每個制造商都有一些細微差別，這些差別可能會影響閥門選型評估的結果。每次選型都應附上制造商的選型數據表。獨立的選型軟件可以提供理想的尺寸和性能數據，但這些數據是在理想化條件下得出的，與實際工況可能存在差異。

信譽良好的控制閥制造商會進行驗證測試，以確保其閥門所標明的計算性能與實際安裝后的閥門性能在最小可接受公差范圍內一致。應要求可進行額外測試以驗證精確流量、噪聲水平、容量和壓力降。

除上述內容外，氫氣應用中控制閥的選型還受多個因素影響：

氫氣是純元素（H?），而甲烷是碳氫化合物（CH?）。氫氣不含碳，這是其與天然氣性能差異的主要原因之一。

氫（H?）是元素周期表中第一個元素的雙原子分子，分子量極小。甲烷（CH?）是碳氫化合物，其分子量約為氫的八倍，因此重得多。氫分子尺寸小、質量輕，更容易在密封件、接頭和閥門連接處發生泄漏。

可燃性是另一個影響閥門選擇的因素，尤其是密封件和接頭。氫氣在空氣中具有較寬的可燃范圍（4%–75%），因此一旦泄漏，極易引發燃燒或爆炸。

在選擇控制閥時需格外謹慎。始終選擇能提供證據和案例，證明其真正理解氫氣應用細微差別的制造商，以確保實現最高的安全性與最優性能。

氫氣中的閥門診斷

隨著工業物聯網（IIoT）和智能系統的發展，控制閥門診斷已成為新時代監控和管理控制閥門的重要組成部分。這涉及利用定位器監測閥門狀態，收集其位置、運行條件和性能數據，以提升工廠效率和工藝系統的運行連續性。

了解閥門運行條件和性能的變化對于在故障發生前采取行動至關重要。如果您沒有對系統進行測量和跟蹤，您只能依賴經驗判斷，難以實現最佳性能。

任何在線閥門診斷都應包含關鍵性能指標（KPIs），這些指標在閥門運行期間持續監測，無需將工藝系統離線即可提供閥門系統實際運行性能的真實洞察。

為了充分利用您的系統和流程，理想的做法是采用支持多廠商設備的閥門資產管理系統，能夠跟蹤來自所有制造商的閥門資產，覆蓋工廠內所有閥門整個生命周期。

結論

氫氣質量輕、能量密度高，且使用過程中不直接產生溫室氣體。但要使其在清潔能源轉型中發揮關鍵作用，必須在各行業廣泛應用，以減少溫室氣體排放。隨著行業持續發展，氫氣應用中使用的閥門必須始終確保尺寸合適并采用適用于具體應用場景的材料。

目前仍面臨諸多挑戰，包括安全、監管、可擴展性和降低成本等問題。以氫能為例，與20年前液化天然氣（LNG）的發展階段相比，其在生產、運輸和卸載方面的轉型已然發生。當然，當前的挑戰與過去不同，且目前尚未完全具備充分利用氫能及其在全球新角色所需的全部工藝和設備，但氫能作為未來主要能源之一的前景已十分明確。
